鋼管為什么需要超聲波探傷檢測

鋼管由于材料與生產工藝的關系，成品后個別鋼管會存在缺陷，在航天航海、石油天然氣、管道運輸?shù)雀咭笮袠I(yè)有缺陷的鋼管是不能用的，我們需要在最終熱處理和旋轉矯直后進行超聲波探傷檢測。

天津自動超聲波檢測設備供應

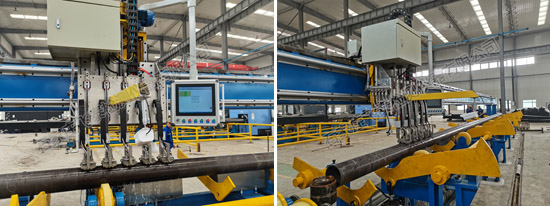

飛泰檢測儀器生產鋼管專用自動超聲波檢測設備，設備采用中文操作平臺，操作者能在屏幕上看到中文檢測結果，設備操作控制臺按鈕以中文標識顯示。鋼管自動超聲波檢測設備具有自動上下料、自動探傷、自動打標、生產檢測報告功能，檢測報告可通過計算機打印，諸如規格、訂購信息等完整中文報告。頁首資料包括用戶名稱、操作者、檢測時間、訂購信息等，都可通過鍵盤輸入。檢測結果可存到云盤。在檢測工作完成后利用打印機將檢測報告打印出來。

鋼管自動超聲波檢測設備組成

⑴.超聲波探頭及跟蹤系統

⑵.橫梁及探頭行走系統 （ 含觀察檢修平臺）

⑶.原地旋轉輥道系統 (包含短樣管調試輥道）

⑷.32通道超聲探傷儀

⑸.管端擋料裝置

⑹.上料系統

⑺.下料系統

⑻.氣動裝置

⑼.水路系統

⑽.電控系統

⑾.監控系統

⑿.檢測軟件系統

自動超聲波檢測設備探傷流程

設備采用離線檢測，吊裝被探鋼管放在上料臺架，撥料機構動作，把鋼管送至輥道探傷區域，旋轉輥道帶動鋼管原地旋轉，探頭裝置從待機位置駛出進入探傷區域，當感應到鋼管后探頭依次落下原地旋轉一周對鋼管端部進行檢測，端部檢測完成后進行管體檢測，從而對鋼管進行100%全覆蓋檢測。對有缺陷信號鋼管進行報警和噴標。檢測完畢，下料機構將鋼管送到下料區域，撥至下料架臺。

鋼管水浸超聲波探傷的方法

鋼管自動探傷通常采用水浸式，探頭和鋼管浸入或局部浸入水中，探頭不直接接觸鋼管，探頭不易磨損、耦合較穩定、探傷結果重復性好，便于實現自動化探傷。

射流式：在鋼管上方的探頭上套裝水套，水以水柱形式噴在鋼管表面實現超聲波耦合，該方法不適用于探頭旋轉方式。

溢流式：在鋼管下方的水碗中安裝探頭，水碗中充滿水并不斷溢出和被補充，以使水碗內保持一定容量的水，鋼管與水面接觸實現超聲波耦合。

旋轉水箱式：在密封的旋轉水腔中安裝探頭，水腔中充滿水，鋼管從其中穿過實現超聲波耦合。此種方式對水壓和水流量需要嚴格控制，否則水壓和流量不匹配會造成耦合效果不好或是在管端進出旋轉體時大量進水，造成管端無法檢測。

售后服務

我單位將提供1年的設備和儀器免費維修服務保質期。在保質期內屬乙方責任需進行維護處理的事項，乙方應得到甲方書面通知后8小時內做出回應，24小時內提出解決方案或到現場進行維護。

對客戶使用中發現的產品質量問題，首先由售后人員負責與客戶溝通，溝通完反饋給公司，由售后小組進行分析確認。根據不同原因造成的質量問題分別處理，專業維修工程師可在24小時之內到達現場，并應對故障進行及時檢修，由此產生的一切費用均由本單位承擔，不再向用戶收取費用。

質量保證期期滿后我公司承諾繼續向采購人提供設備維修、技術支持、設備升級等服務，其發生的費用，我單位承諾按最低標準收取，我公司承諾軟件2年內免費升級，軟硬件終身維護、維修，出質保期后保證設備正常使用。
